SHACKMAN DIY SPEAKER KITS

All Shackman speaker kits can be built alternatively either with R.A.E. OTL tube amps or R.A.E. OTL transistor amps or with standard Shackman stepup transformers.

Later  upgrading  from stepup transformer to OTL amp is posssible.

All Shackman speaker kits can be built alternatively with all different versions/types of the Shackman ESLs.

They can also be used in one's own DIY Hybrid ESL project









Römer-ESL-Horn MkIV  -   Thinking  Physics to it's End















































Auszug aus den Konstruktionszeichnungen für die aktuelle Version MKIV des Römer ESL Horns

Die Faltung ist eine Hypex-Tractrix Symbiose mit Entwicklungsschwerpunkt auf dem Impulsverhalten und Linearität des Amplitudengangs. Der synergetische Effekt besteht in einer Nutzung des maximalen Strahlungswiderstandes über einen möglichst großen Frequenzbereich.

Die Prinzipien des Reactance-Annulling und Impedance-Matching nach Plach wurden in diese Entwicklung integriert. Die untere Grenzfrequenz der Hornparameter wurde deshalb nicht nach unten überzogen. so dass über den benutzbaren Horn-Wirkungsbereich auch ein echter Strahlungswiderstand effektiv wirksam wird.

More Information can be found in our brochure "FMLFR Horns"



Als Bass-Treiber wird seit über 25 Jahren unverändert der Podszus-Görlich TT-200/37 verwendet. Aber auch andere Treiber mit vergleichbaren Antriebs-Parametern können Verwendung finden.







Some history of the Römer-ESL-Horn

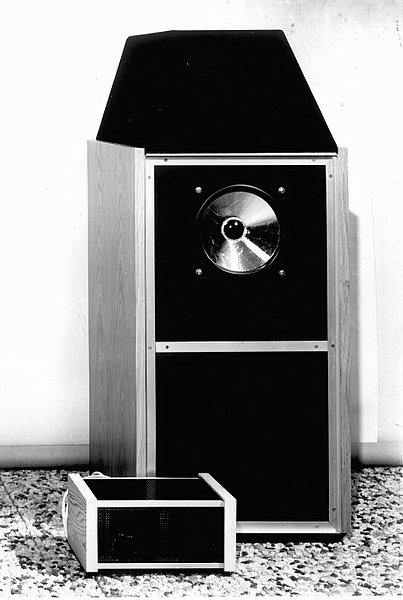

Die Ursprungsversionen MKI aus dem HiFi-Jahrbuch 10, 1980 (links) und die Version MKIII von 1986 mit OTL-V-Typ-MHT (rechts)





Die Ursprungsversionen MKII von 1983 ohne Subwoofer DCS1 (links) und mit Subwoofer sowie der R.A.E. Röhrenendstufe "Clarity" (Rechts)



Shackman Symphonic

Die Symphonic ist eine geschlossene Zwei-Weg Kombination. Als Bass wird auch hier seit über 25 Jahren unverändert  der Podszus-Görlich TT200/25 verwendet. Das Gehäuse besteht aus einer Sandwich-Konstruktion mit Sandfüllung.

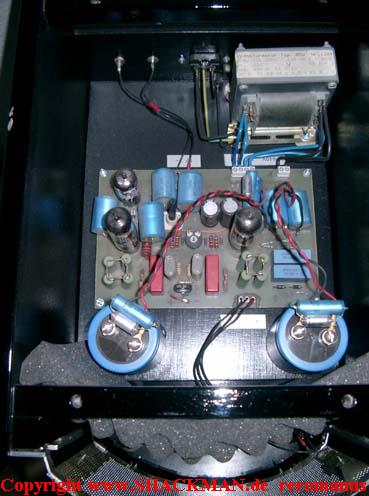

The cabinet for the ESL tweeter and the OTL tube amplifier V-typ-MHT on top of  SYMPHONIC enclosure





Other Examples of Shackman Products

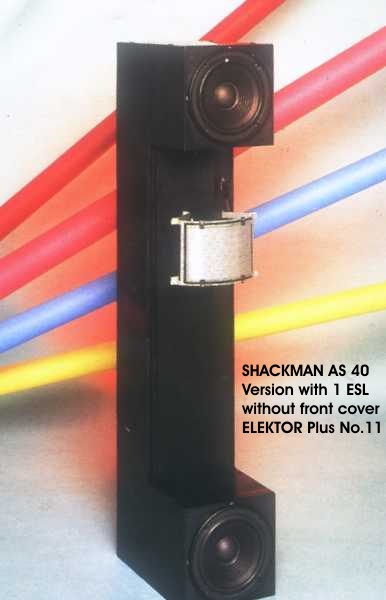

Shackman AS40, reviewed and tested in  ELEKTOR 1990, optimized quasi D'Appolito principle with 5 ESL/Barker Code

The AS40 has been reviewed with only one single electrostatic panel, that means without Barker-Code acoustical dispersion factor. The enclosure under  has been reviewed without front cover of the enclosure.



AS40 comes in two versions. Firstly with the ESLs Shackman MHT and WHD bass drivers, and secondly with ESLABs and Peerless bass drivers

Get the SHACKMAN AS40 Elektor review

It has been reviewed with only one single electrostatic panel. And as it has been a prototype, the test enclosure was  reviewed without front cover of the enclosure.



This section will be expanded every once and a while. Please come back later.



An You are invited  to DOWNLOAD the offline  PRICE LIST of SHACKMAN products



Aktuelle Sonderangebote im/special offers in the

eBay-Shop

Zubehör und sonstiger Bedarf zur Reparatur oder zum Selbstbau von Elektrostaten wie Folien, Übertrager, hochohmige Leitflüssigkeit (Coating), Röhren etc. sind ebenfalls im Online-Shop zu finden.

The price list of SHACKMAN products can be downloaded here



Weitere Vorab-Informationen sind unter eMail: Shackman Info zu erhalten.
